Katup kontrol aliran diafragma bellow pneumatik berlapis Fluor, dilapisi dengan plastik fluor untuk meningkatkan ketahanan terhadap korosi, memiliki desain di mana cakram katup dihubungkan ke aktuator melalui bellow. Ketika aktuator memberikan gaya pada bellow, hal ini menyebabkan deformasi, sehingga mengatur pembukaan dan penutupan cakram katup dan akibatnya mengendalikan aliran fluida.
Data teknis
Kisaran Tekanan:PN16~PN64, ANSI 150lb~ANSI 300lb, JIS 10K
Kisaran Ukuran:DN15 (3/8")~DN300 (12")
Kisaran Suhu:-20 derajat ~200 derajat
Bahan Tubuh:WCB, CF8, CF8M, CF3M, dll
Keuntungan
Dengan fungsi keseimbangan tekanan, sensitivitas tinggi.
Kebisingan rendah, kinerja andal, bebas perawatan.
Mengadopsi desain modular standar.
Akurasi kontrol yang tinggi.
Standar
Desain:ANSI B16.34, API 6D, ISO 5208, DIN 3356, JIS B2071, BS 1873, GB/T 12237, GB/T 12238, EN 593, dll
Aktuator:ANSI/ISA-75.25, BS EN ISO 5211, DIN EN ISO 5211, JIS B 8391, EN ISO 5211, GB/T 12222, JB/T 9093, JB/T 8861, dll
Ujung Bergelang: ANSI B16.5, API 605, BS 4504, DIN 2501, JIS B2220, EN 1092-1, GB/T 9112, GB/T 17241.6, dll
Prinsip bekerja
Media servis melewati katup pengatur tekanan sepanjang arah yang ditunjukkan oleh panah, dan mentransfer tekanan sebelum katup P1 ke pilot melalui pipa tekanan. Melalui penyesuaian oleh sekrup penyetel pada titik pengaturan, Ps operasi yang sesuai dihasilkan dalam pilot.Gaya operasi Ps bekerja pada ruang diafragma atas aktuator, tekanan yang disetel (tekanan setelah katup) P2 bekerja pada ruang diafragma bawah dan dihubungkan dengan port sinyal umpan balik pilot.
Ketika tekanan yang disetel P2 naik, kompresi pegas di pilot meningkat sehingga membuat pilot plug bergerak ke arah penutupan (ke bawah) dan Ps berkurang. Dengan demikian, P2 di ruang diafragma bawah aktuator meningkat dan Ps di ruang diafragma atas menurun sehingga sumbat katup pengatur bergerak ke arah penutupan, sehingga menurunkan P2 hingga kembali ke nilai yang ditetapkan. Bila P2 menurun, arah kerjanya berbalik ke atas.
Saat mengatur tekanan setelah katup (atau sebelum katup) di lokasi, harap atur tekanan melalui sekrup penyetel dan katup jarum.

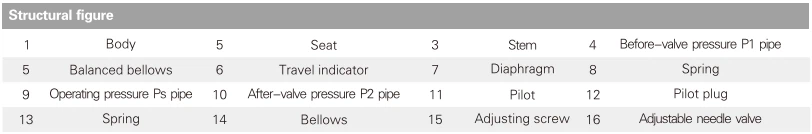

Dimensi utama
